智能制造：PYROINC320F燃燒室紅外熱像監控系統
規格：PYROINC320F, PI320F , 內窺式紅外熱像系統
單位：
瀏覽次數：3621
性能標簽：
智能制造：燃燒室紅外熱像監控系統PYROINC320F , 可以透過火焰測溫成像 ， 波長約3.9微米 ， 測溫范圍600~1250°C, 內窺式紅外熱像測溫系統
產品詳細描述
智能制造：燃燒室紅外熱像監控系統PYROINC320F
這個和PYROINC768N紅外熱像監控系統是不同的，在于：
1、PYROINC320F，可以穿透火焰測溫成像，也就是測量火焰后面的物體的溫度和成像；
2、像素為320x240，比PYROINC768N的像素要低。
性能指標：
| 型號 | PYROINC320F | |||
| 光譜范圍 | ~3.9μm | |||
| 測溫范圍 | 600~1250°C | |||
| 傳感器 | 非制冷微型熱輻射計 | |||
| 像素 | 320x240 | |||
| 光學鏡頭 | 28°x21° | 43°x33° | 67°x52° | 60°傾斜，75°x54° |
| 測量距離 | >1m | >1m | >1m | >1m |
| 光學分辨率 | 1.5mrad | 2.3mrad | 3.7mrad | 4.1mrad |
| 調焦方式 | 電動調焦 | 電動調焦 | 電動調焦 | 電動調焦 |
| 誤差 | 2%測溫值 | |||
| NETD | < 1K (1000 °C, 50 Hz) | |||
| 幀頻 | 50Hz | |||
| 響應時間 | 40ms | |||
| 通信接口 | 千兆以太網 | |||
| 接口 | HAN模塊化接頭 (操作電壓，數字輸入和數字輸出，以太網) | |||
| 重量 | 約10kg | |||
| 供電電壓 | 12~36VDC, 功耗7~10VA | |||
| 外殼 | 不銹鋼外殼, 長1040mm, 氣冷Φ114mm,水冷Φ104mm | |||
| 操作溫度 | -10~55°C(內部儀器溫度) | |||
| 存儲溫度 | -20~70°C，相對濕度95% | |||
| 軟件 | PYROSOFT，可定制特殊軟件 | |||
安裝附件
但PYROINC320F的附件和PYROINC768N的安裝附件是一致的，請參見：PYROINC768N紅外熱像監控系統。
看不到火焰的紅外熱圖像：

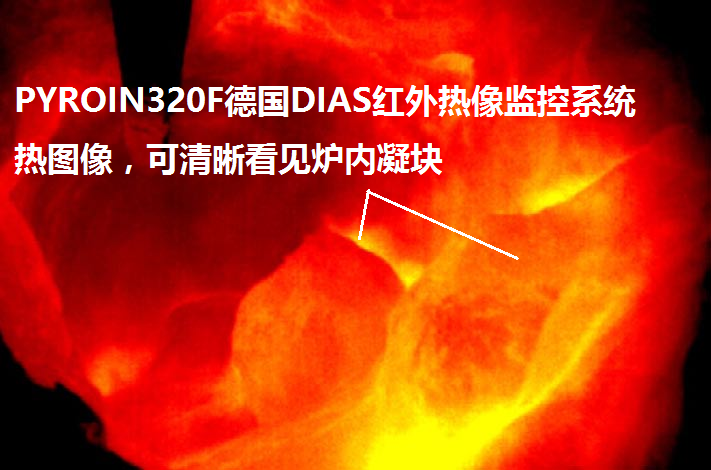

鋅回收Zinc cycling回轉窯PYROINC320F紅外熱像監控系統，可以清晰看到窯內的凝塊
